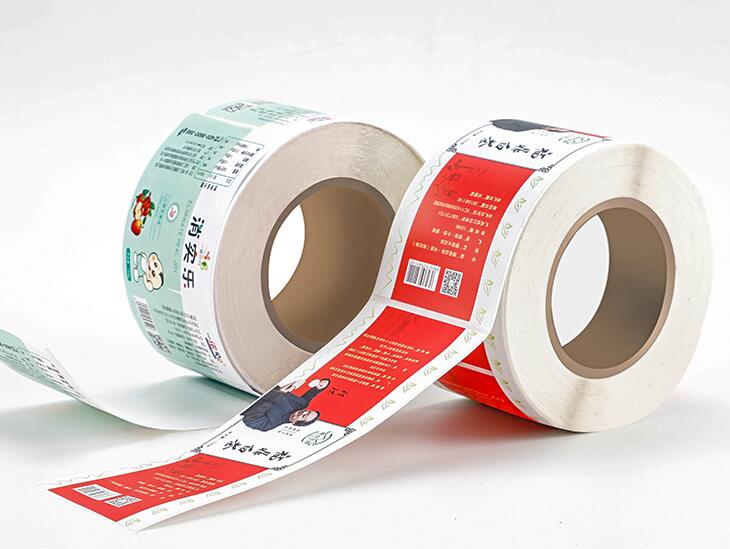

目前,不干膠紙卷筒印刷工藝在快遞單印刷上廣泛應用。快遞單的底聯采用不干膠紙方式,用無碳復寫紙下紙作面紙,離型紙作底紙,復合成不干膠紙卷,再進行卷筒印刷打孔、噴印條碼,最后與上聯、中間聯進行配頁,完成快遞單的制作。打孔后的不干膠紙?jiān)谑站磉^(guò)程中,靠近紙'芯管的地方,常出現面紙與底紙兩邊的對位孔移位問題,導致孔位不齊。當孔位偏差超過0.5mm時,無法與上聯、中間聯配頁,產生較大的損耗。
一、孔位偏差產生的原因不干膠紙卷筒印刷過程中,采用聯機打孔方式,在平張狀態下打完孔后收卷,面紙朝外,底紙朝內。收卷時,由于紙張厚度,面紙和底紙的收卷半徑存在細微差異,產生周長差,如圖1所示。同時,在收卷拉力作用下,面紙和底紙產生伸長形變,由于周長差的影響,面紙的伸長量大于底紙的伸長量,其差值用來消減周長差。作為不干膠紙,面紙與底紙之間的結合力較小,當伸長量之差無法完全抵消周長差時,面紙與底紙產生相對移動,原來對齊的孔位出現偏差。R外面紙收卷半徑R內底紙收卷半徑h不千膠紙厚度圖1面紙與底紙收卷周長差示意圖
二、孔位偏差大小分析卷筒不干膠紙的孔位偏差大小由內外徑周長差和紙張伸長量決定。收卷內外徑周長差底聯中的不干膠底聯和離型紙是在單張紙狀態下打孔,孔間距一致,但在復合收卷時,離型紙?jiān)趦?nèi),不干膠底聯在外,兩者一圈的周長存在差值。該差值與紙卷半徑大小無關,以離型紙、不干膠底聯厚度的中心線來計算半徑,內外半徑差為底聯厚度h的一底聯內外徑周長差,不干膠底聯離型紙打孔hR外R內半,周長差值為常值餳.
